Proiectarea instalațiilor devine tot mai complexă atunci când vorbim de încălzire, răcire, ventilație, sanitare sau electrice.

Modelele 2D tradiționale nu mai pot ține pasul cu cerințele din șantiere pentru că trebuie coordonate specialitățile și reduse cât mai mult erorile.

De asta apariția unei unelte dedicate instalațiilor bazată pe BIM, este o noutate importantă pentru proiectanții de instalații.

MEP Designer, lansat în exclusivitate de CONSOFT pe piața din România, aduce o abordare cu totul nouă: modelarea instalațiilor într-un singur model 3D complet conectat și actualizat automat.

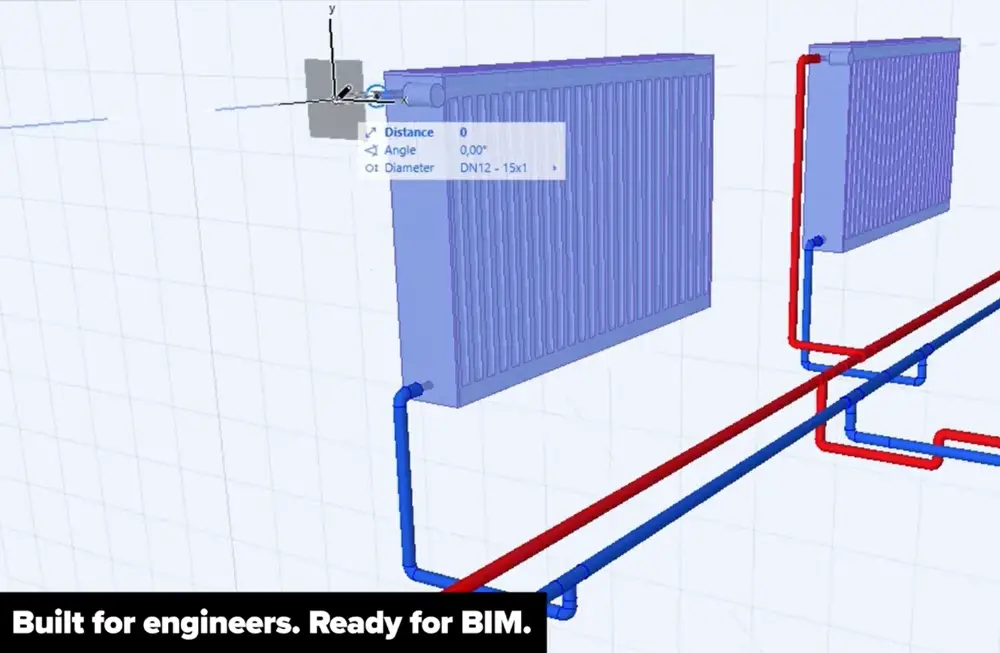

De ce un model 3D dedicat instalatiilor?

Când proiectezi instalații, un model 3D MEP nu înseamnă doar un desen frumos în spațiu.

Vorbim despre o reprezentare tehnică exactă în care vezi clar cum funcționează împreună toate sistemele din clădire.

Astfel ca într-un singur model 3D poți să:

• vezi cu precizie cum se îmbină și se intersectează traseele HVAC, sanitare și electrice
• identifici din timp coliziunile cu elementele arhitecturale sau structurale înainte să ajungi în șantier
• reduci masiv numărul de modificări în faza de execuție
• generezi rapid planșe, secțiuni și liste de materiale corecte, direct din model.

Rezultatul este un proiect mai clar pentru toți cei implicați cu mai puține surprize în șantier și o coordonare mult mai bună între specialități.

MEP Designer este construit exact pentru acest mod de lucru: să modelezi instalațiile într-un singur model 3D coerent, în care fiecare element este conectat corect și se actualizează automat atunci când apar modificări.

Mai puțin desen și mai multă logică cu modelare MEP parametrică

În MEP Designer, proiectarea instalațiilor nu înseamnă trasarea manuală a unor linii pe un plan.

Lucrezi cu elemente parametrice inteligente: tubulaturi, conducte, echipamente, fitinguri și cabluri, toate cu proprietăți și reguli clare.

Aceste elemente se conectează automat între ele și își păstrează relațiile logice chiar și atunci când modifici modelul.

Pe măsură ce schimbi traseul instalațiilor, ele se reorganizează singure, fără să fie nevoie să refaci manual totul, iar documentarea lor se generează instant sub formă de planșe, liste de materiale și extrase de cantități.

Rezultatul este un model coerent în care nu doar desenezi linii, ci construiești sisteme reale de instalații ușor de înțeles, de verificat și de pus în operă.

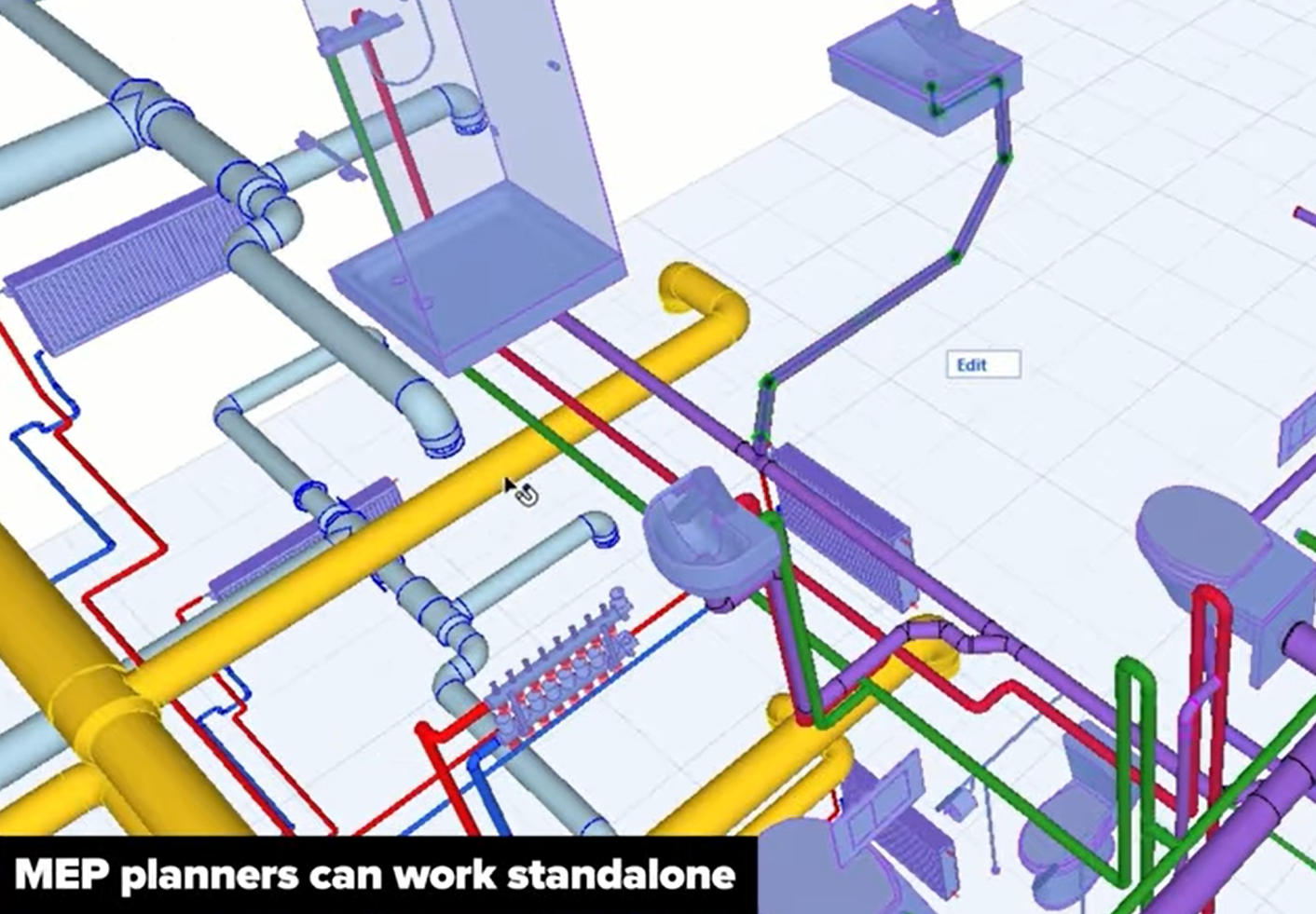

Detectarea automată a coliziunilor înainte de șantier

Detectarea coliziunilor înainte de șantier se face automat.

Una dintre cele mai mari probleme în proiecte apare când traseele se suprapun: țevi care intră în planșeu și grinzi, cabluri care se intersectează cu structura și detalii care scapă la verificare.

MEP Designer identifică și semnalează automat aceste situații înainte să ajungă pe șantier.

Asta duce la mult mai puține conflicte în execuție, mai puține corecții costisitoare făcute din mers și un proiect mult mai clar pentru echipele de instalatori.

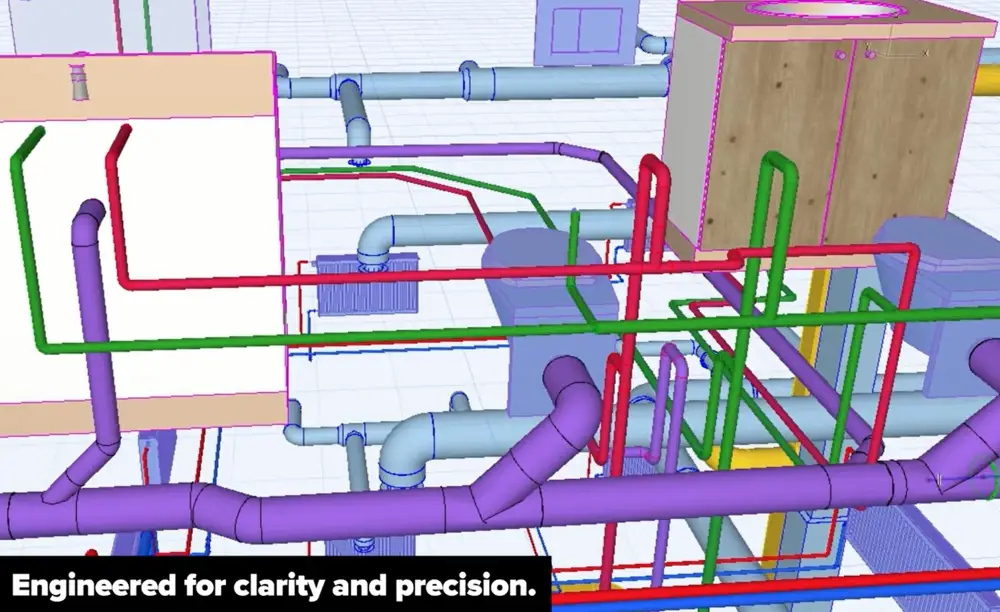

Documentația se generează automat

Pe lângă detectarea coliziunilor, un alt avantaj apreciat de proiectanții de instalații este documentația generată automat direct din modelul BIM.

Planșele 2D sunt mereu actualizate, secțiunile ies precise, listele de materiale sunt corecte, iar cantitățile se extrag rapid, fără calcule în Excel.

Orice modificare făcută în model se reflectă instant în documente iar așa dispare nevoia de refaceri.

Nu mai apar zeci de variante paralele și se reduc confuziile între proiectant, beneficiar și executant.

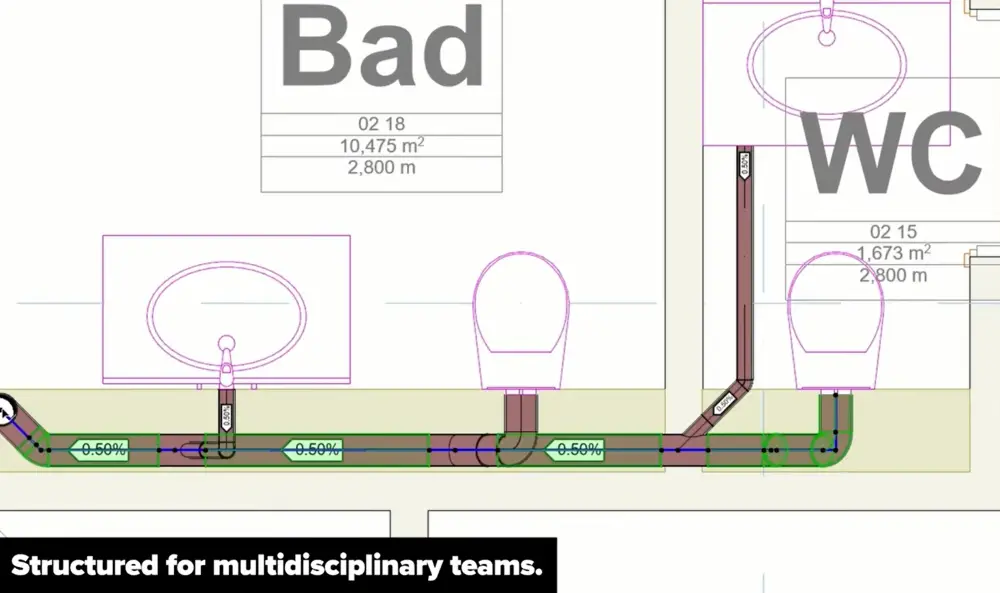

Colaborare MEP între arhitectură și structură

Colaborarea între instalații, arhitectură și structură devine mult mai simplă când toți lucrează în același mediu.

MEP Designer este o aplicație independentă dar dezvoltată pe motorul Archicad, ceea ce înseamnă că arhitecții și inginerii de instalații lucrează pe același model în timp real.

Schimbările sunt ușor de urmărit, fără fișiere paralele și versiuni pierdute iar exportul IFC permite colaborarea cu multe alte softuri din domeniu.

Pentru proiectele mari unde comunicarea între specialități contează enorm, asta se traduce în mai puține neînțelegeri, mai puține erori și un flux de lucru mult mai clar pentru toți cei implicați.

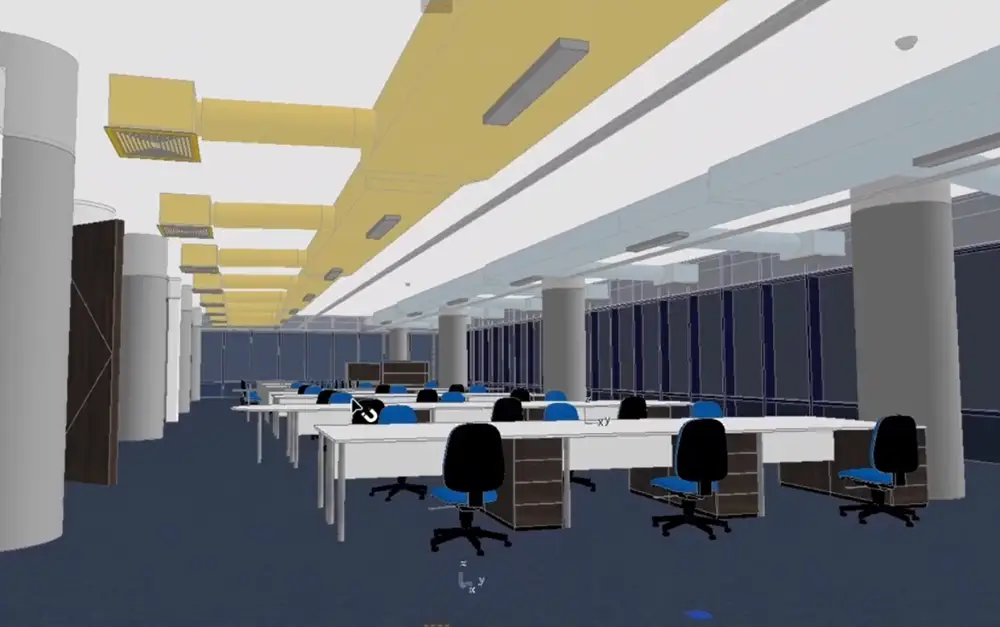

De la desen 2D la model BIM coordonat

În proiectarea clasică arhitectul lucrează în programe CAD și pornește de la o schiță 2D.

Pe baza acestor desene proiectul ajunge la ingineri, la autorități, la experții în siguranță la incendiu, toți interesați să vadă stadiul actual al proiectului.

În același timp biroul de arhitectură are nevoie de control pe buget, așa că din desene se calculează liste de cantități și se leagă geometria de elemente de cost, fiecare cu cantitatea și performanța lui.

Totul funcționează cât timp proiectul rămâne stabil. Dar ce se întâmplă când se schimbă planul și odată cu el, poziția pompei de căldură, a ventiloconvectoarelor sau alte componente?

În proiectele mari apar aproape întotdeauna modificări fie în faza de proiectare, fie după începerea șantierului.

În momentul acela toate desenele trebuie refăcute, listele de cantități recalculate, iar fiecare specialist primește o altă versiune de plan pentru a se alinia la starea actuală.

Asta înseamnă mult efort, multe ore pierdute pe coordonare și un risc mare de erori.

Exact aici intervin modelele BIM. Nu mai vorbim doar de o formă geometrică a clădirii, ci de un model unic în care se stochează la comun toate datele legate de construcție și instalații actualizate centralizat când apar modificări.

Metoda BIM schimbă modul în care se lucrează: proiectarea devine mai clară, costurile sunt mai ușor de controlat.

Pentru instalații MEP, un astfel de model nu înseamnă doar desen în 3D ci baza pe care se sprijină coordonarea corectă între arhitectură, structură și instalații, exact așa cum face MEP Designer în fluxul de lucru CONSOFT.

Ce înseamnă pentru piața din România?

Lansarea MEP Designer în România prin CONSOFT aduce în sfârșit o unealtă BIM dedicată instalațiilor aliniată cu felul în care se proiectează astăzi clădirile.

Este o soluție care nu înseamnă doar un soft nou, ci un mod mai clar și mai controlat de a lucra de la primele schițe și până la execuție.

Cu MEP Designer, proiectanții de instalații scurtează semnificativ timpul de proiectare, reduc erorile și modificările apărute în șantier, cresc calitatea execuției printr-o documentație mai clară și rămân competitivi într-o piață în care BIM devine standard.

Soluția este potrivită pentru inginerii și proiectanții care vor să lucreze mai predictibil, mai organizat și să aibă un control mai bun asupra proiectelor.

Detalii complete despre MEP Designer cu exemple de proiecte, ghiduri și prima prezentare în limba română sunt disponibile aici: https://www.consoft.ro/mep-designer/
